3D geprint beton aanleverspecificaties

05-09-2018

Hieronder zijn de meest recente aanleverspecificaties voor onze 3D beton printer te vinden. Wanneer u een digitaal document gaat aanleveren, houdt dan rekening met onderstaande punten.

Het bestand dat wordt aangeleverd voldoet aan de volgende specificaties:
Eenheid: mm
Bestandsformaat: .IGES, .STEP of .3DM
Één object per bestand, dus ieder bouw-element in een los bestand opslaan.

Het model voldoet aan de volgende eisen:
  • Één polysurface
  • De polysurface is gesloten
  • Een object kan niet hol zijn (zal wel hol geprint worden).
  • Het model bestaat uit een gesloten contour
  • Een vlakke onderzijde, op XY vlak uitgelijnd
  • Minimaal printbaar formaat: 500 x 500 x 500 mm
  • Maximaal printbaar formaat 4400 x 1500 x 1700 (lxbxh)
  • Is stabiel (zwaartepunt boven grondvlak)
  • Het bovenvlak dient uit één vlak te bestaan
  • Het model bevat geen kruisingen
  • 3D-model dient de Z-as naar boven te hebben.
Zelf te specificeren (of laat de keuze hiervan aan Bruil over):
De gewenste laaghoogte - minimaal 6 mm, maximaal 14 mm
Het type laagopbouw:
  • Horizontale laagopbouw (afb. 1)
  • Dynamische laagopbouw* (afb. 1)
    • Vlak gekanteld bovenvlak (afb. 2)
    • Gekromd bovenvlak (afb. 2)
*Met een dynamische laagopbouw varieert de laagdikte. Hiermee kunnen bij golvende of hellende objecten de getrapte lagen voorkomen worden (afb. 1).

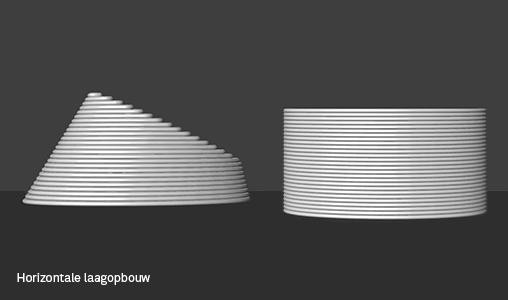

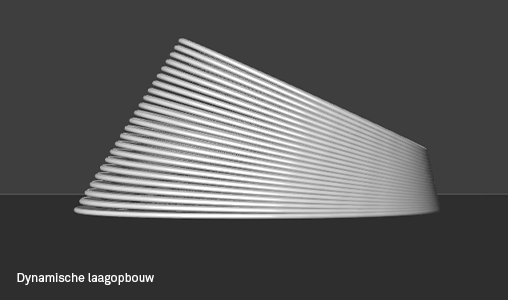

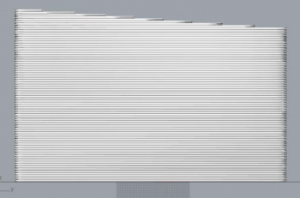

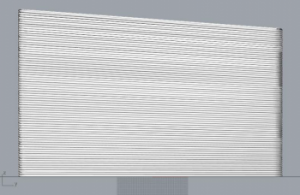

Afbeelding 1: horizontale laag opbouw (boven) en dynamische laag opbouw (onder).

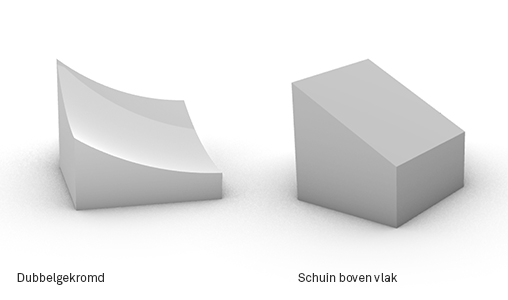

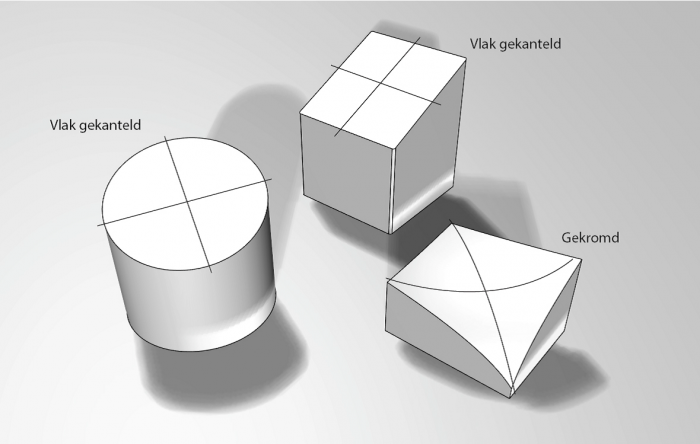

Afbeelding 2: Objecten met een gekantelde en gekromde bovenzijden.


Voor meer informatie of vragen, kunt u contact opnemen met Elise Buiter.
